Назначение

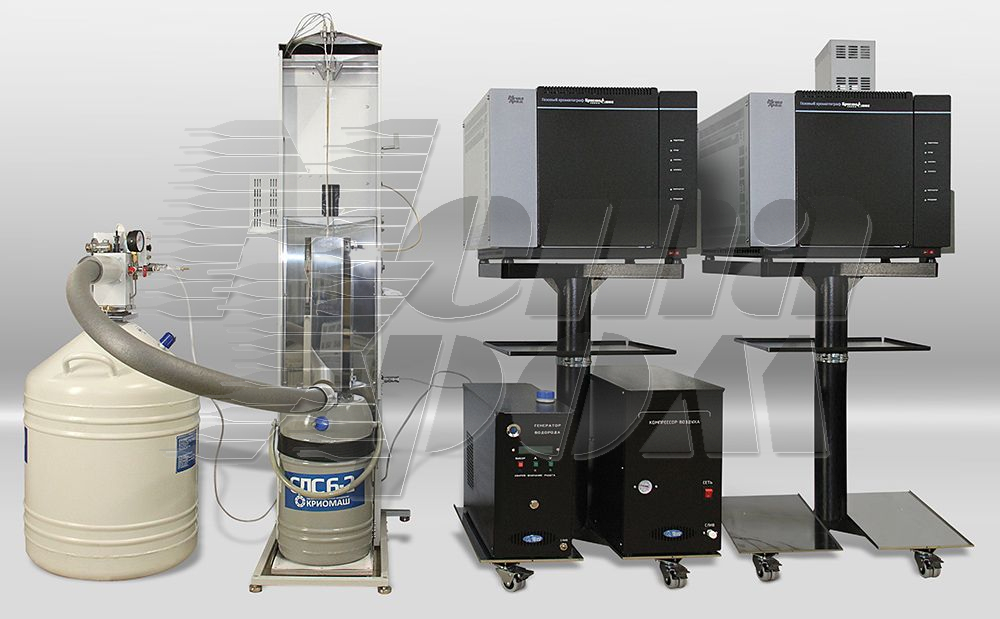

Установка криоконцентрирования УКК-6 (далее по тексту – УКК-6) является составной частью автоматизированного хроматографического комплекса на базе газового хроматографа "Кристаллюкс-4000М" и предназначена для контроля качества гелия марки 6.0 и водорода марки 6.0 на наличие микропримесей Ne, CH4, O2+Ar, N2, CO, CO2 и H2.
В АУКК-6 осуществляется концентрирование газообразных примесей (Ne, H2, O2+Ar, CH4, CO и СО2) в гелии и водороде в сорбционных колонках при температуре жидкого азота с последующими фокусированием и термодесорбцией накопленных примесей и ввод их в газовый хроматограф для определения их качественного и количественного состава.
.
Технические характеристики
|
Наименование показателей |
Значение |
|
Анализируемый газ |
Гелий, водород |
|
Температура сорбционных колонок при адсорбции,0С |
-196 |
|
Максимальная температура термодесорбции,0С |
400 |
|
Давление анализируемого газа, не более МПа |
0,4 |
|
Давление входных газов, не более МПа |
1,0 |
|
Общее время анализа, не более мин |
17 |
|
Объем сосуда с жидким азотом, л |
6 |
|
Автоматическое пополнение (долив) жидкого азота |
перед каждым циклом концентрирования |
|
Напряжение питания |
230-240В, 50-60Гц |
|
Потребляемая мощность, не более Вт0С |
2000 |
|
Габаритные размеры (ШхГхВ), мм |
510x600x1550 |
|
Масса установки, не более кг |
30 |
|
Масса всего комплекта, не более кг |
210 |
|
Конфигурация хроматографов, входящих в комплекс |
ПИД-ДТП и ДТП-ТХД |
Данная установка является усовершенствованной моделью, она предназначения для определения микропримесей не только в гелии, но и в водороде.
В УКК-6 долив жидкого азота осуществляется автоматически, что минимизирует контакт с такой опасной субстанцией.
Пределы детектирования установки приведены в таблицах 1 и 2.
Таблица 1 Пределы детектирования при анализе гелия.
| Наименование показателей | Значение |
| Объемная доля гелия, %, не менее* | 99,9999 |
| Объемная доля кислорода в сумме с аргоном, %, не более0С | 0,000015 |
| Объемная доля неона, %, не более* | 0,000015 |
| Объемная доля азота, %, не более | 0,000045 |
| Объемная доля диоксида углерода, %, не более | 0,00001 |
| Объемная доля метана, %, не более | 0,000005 |
| Объемная доля оксида углерода, %, не более | 0,000005 |
| Объемная доля водорода, %, не более | 0,000005 |
Таблица 2 Пределы детектирования при анализе водорода
| Наименование показателей | Значение |
| Объемная доля водорода, %, не менее* | 99,9999 |
| Объемная доля кислорода и аргона, %, не более | 0,000015 |
| Объемная доля азота, %, не более | 0,00006 |
| Объемная доля метана, %, не более | 0,00001 |
| Объемная доля оксида углерода и диоксида углерода, %, не более | 0,000015 |
Технические характеристики применяемых покупных узлов приведены в технической документации на эти узлы, поставляемой с установкой.
